锌铝低碳钢丝合金石格宾网箱护坡技术

锌铝低碳钢丝合金石格宾网箱护坡技术

在杨城子水库除险加固工程中，针对土坝坝前原块石护坡经多年运行破坏严重的问题，采用锌铝低碳钢丝合金格宾网箱护坡，提高了护坡的整体性能，使水库除险加固达到设计要求。

坝体加固处理

为解决土坝上游原块石护坡破坏严重的问题，并考虑当地周边石场块石块径不满足设计要求的具体情况，在对其进行除险加固工程设计时，通过对坝前护坡择优比选，将原护坡块石拆除，采用锌铝低碳钢丝合金格宾网箱护坡结构形式对原坝体进行加固处理。设计护坡长度2044m（纵向），宽度20.0m（横向），厚度0.3m，护坡面积40880m2。

2.1施工工艺参数

施工网箱规格：长×宽×厚4m×2m×0.30m为一组，其中沿长边方向每隔1m设一分格，每组设3个分格，网孔采用三捻蜂巢式，网线直径4mm，网眼60mm×80mm，坡面清理达到设计坡比后，依次铺400g/m2的无纺布、再铺上10cm厚碎石垫层，然后放置网箱，装砌块石，块石规格100—200mm。

2.2施工工艺流程

1）修坡：按照设计要求，对坝坡进行修整和压实，达到设计坡比1∶3.5。2）铺设无纺布：规格400g/m

2，防止坝体坡面土体流失。

3）铺设碎石垫层：为减少石笼及日光照射对无纺布的破坏，铺设10cm厚的碎石垫层。

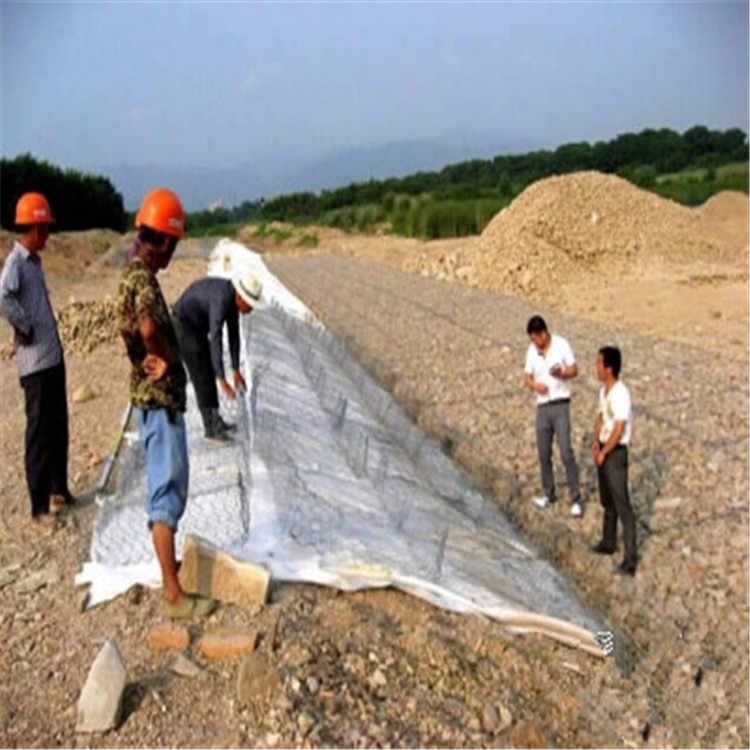

4）铺设锌铝低碳钢丝合金格宾网箱：网箱按设计要求制成后，铺设在碎石垫层上，铺设顺序由下至上，防止脱坡变位。

5）装砌石笼、封口：按照铺设好的锌铝低碳钢丝格宾网箱，每组长×宽×厚4×2×0.30m自下而上根据设计要求的装砌密实度进行装砌石笼，并视具体情况，每装砌完成20组或30组后进行封口。

6）单元工程完工验收：根据批复的单元工程质量评定表，每250组（4×2m为一组）为一个单元，完成的单元工程，经施工单位自检合格后，报现场监理工程师验收，并评定施工质量。合格后进行下一单元施工。
