高尔凡雷诺护垫

高尔凡雷诺护垫参数

（1）镀锌钢丝：低碳钢丝，钢丝的直径2.0MM-4.0MM，钢丝的抗拉强度不少于380Mpa，钢丝的表面采用热镀锌保护，镀锌的保护层的厚度根据客户要求制作，镀锌量**可达到300g/m2。

（2）锌-0.05铝-混合稀土合金钢丝：（也叫高尔凡）钢丝，这是一种近年来国际新兴的 一种新兴的一种新材料，耐腐蚀性是传统纯镀锌的3倍以上，钢丝的直径可达1.0MM-3.0MM，钢丝的抗拉强度不少于1380Mpa。

（3）镀锌钢丝包括：低碳钢丝，在钢丝的表面包一层PVC保护层，再编织成各种规格的六角网。这层PVC保护层将会大大增加在高污染环境中的保护，并且通过不同颜色的选择，使其能和周围环境融合。

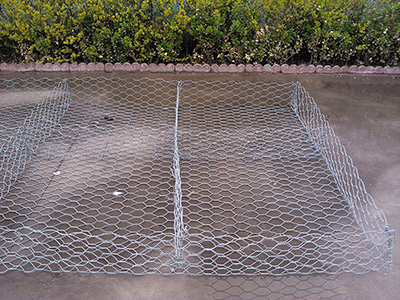

1）组装

a) 从捆扎包中把折叠的雷诺护垫单元取出并放置在坚固和平整的地面上，然后展开并压平；

b) 前后面板、中间隔板和边板应该翻开至垂直立起成型，侧翼应适当的折叠并互相交迭。隔板和端部面板都要固定在护垫的前、后面板上；

c) 雷诺护垫在组装后，前后板、隔板和边板都应竖立，并确保所有的折痕都在正确的位置，而且每个边的顶部都齐平。

2）绞合

用绞边钢丝把雷诺护垫的边连接。其步骤是：

a) 用绞边钢丝把相应的盖子边缘与立起的隔板、前后面板、端部面板的上边缘绞合在一起，每隔大约15cm用单圈和双圈交互地绞合在一起，并拉紧；

b) 把绞边钢丝的尾端绞合在钢丝面板上。

3）清基

雷诺护垫下面的基础应按照项目施工图纸要求进行整平。根据项目的技术要求，基础的平面应规则，没有松散物质和植被；应采取适当的符合项目技术要求的排水或过滤方法（如滤水层，排水沟等）在雷诺护垫下面或后面铺设的土工布应满足地下的排水要求。

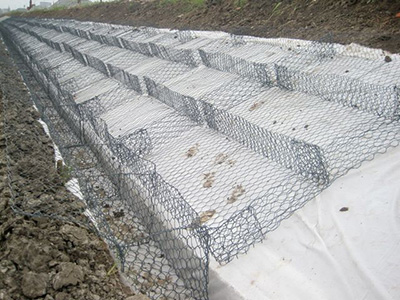

4）安装

a) 在完成组装以后，将雷诺护垫一个紧接一个的摆放在恰当的位置。；

b) 在较陡的坡面上，应用硬木栓将雷诺护垫固定在坡顶地面上，防止其往下滑动。

c) 雷诺护垫可以弯曲达到半径18米到21米而无须改动并放置成一定弧线来填充。

d) 雷诺护垫可以被剪开并做成曲线或斜角；

e) 应把雷诺护垫依次排开并安装到位后方才开始进行装填。

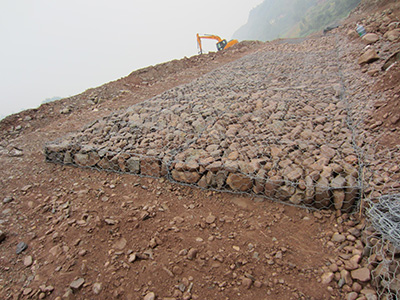

5）装填

a) 用于装填的石头须坚硬，在水下不分解以及在护垫结构使用寿命之内不被风化。它的大小应在7 cm到15cm之间，可以有0.05的变化，但不得小于网孔。并且石头不能太大，确保不同高度的护垫至少装填两层以上的石头；

b) 为避免由于单边装填引起的隔板变形，紧靠隔板两边的石头须同时进行装填；

c) 在填充石头的时候应该尽量注意不要损坏护垫上的镀层，并且使用人工摆放以尽量缩小孔隙率；

d) 在斜坡上施工时，应从坡底往坡顶的方向进行装填，并确保每个隔板的顶部都露出来，便于绞合。

6）护垫的完成

a) 考虑到石头沉降，填充石头应有2.5cm的较高。

b) 为便于铰合，装填时须确保隔板的上边缘外露。

c) 将成卷的盖板网面铺上，用适当的工具将盖板边缘与即将被绞合在一块的面板边缘拉近。

d) 用单圈和双圈交互绞合的方法，将雷诺护垫的端板、边板和隔板上边缘与相对应的盖板边缘绞合在一块（相邻护垫间与盖板绞合时有4条边）
